Konstantkraftfjeder - uden hus
Konstantkraftfjeder
Ved bestilling før 15:30 fra mandag-torsdag og fredag frem til kl. 14:45, sender vi varerne samme dag og levering forventes dagen efter, såfremt konstantkraftfjedrene er på lager. Bestillinger lavet om fredagen, forventes leveret den efterfølgende mandag.
Se mængderabatter og priser ved at klikke på kurven ud for den ønskede vare.
Med sorteringssliderne nedenfor navigerer du nemt og hurtigt.
Konstantkraftfjedre uden hus er fremstillet i rustfrit bånd (Type 301) og har nogenlunde konstant kraft fordelt over udtræk og indtræk. Der er forskel i kraft på båndets udadgående og indadgående bevægelse. Anbefalet anvendelse er, at der forbliver minimum 1½ omgang af fjederbåndet tilbage på akslen ved fuld udtræk. Hermed forlænges konstantkraftfjederens anvendelighed.

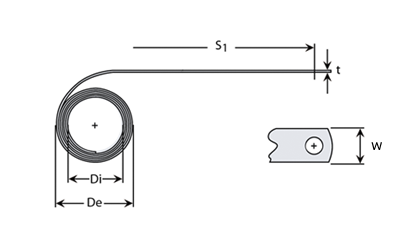

| Se priser - Tilføj til kurv | Di Indvendig diameter (mm) |
De Udvendig diameter (mm) |
Fn Maksimum kraft ved Ln (N) |
t Båndtykkelse (mm) |
W Båndbredde (mm) |
S1 Udtræk (mm) |
Levetid antal cyclus (stk) |
hm Hul for montering (mm) |
Materiale | Varenummer | Lager | Teknisk tegning | Læs mere | 3D CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5,50 | 7,60 | 1,70 | 0,08 | 4,75 | 269,00 | 4.000,00 | 2,40 | Rustfri 301 | CF012-0038 |
|
|||||
| 7,50 | 10,50 | 2,90 | 0,10 | 6,35 | 333,00 | 4.000,00 | 3,30 | Rustfri 301 | CF015-0065 |
|
|||||
| 7,75 | 10,50 | 2,20 | 0,10 | 4,75 | 333,00 | 4.000,00 | 2,40 | Rustfri 301 | CF015-0049 |
|
|||||
| 8,25 | 10,75 | 3,70 | 0,10 | 7,90 | 333,00 | 4.000,00 | 3,30 | Rustfri 301 | CF015-0083 |
|
|||||
| 9,00 | 11,50 | 2,20 | 0,10 | 6,35 | 305,00 | 4.000,00 | 3,30 | Rustfri 301 | CF015-0050 |
|
|||||
| 9,50 | 12,75 | 4,60 | 0,13 | 7,90 | 372,00 | 4.000,00 | 3,30 | Rustfri 301 | CF017-0103 |
|
|||||
| 10,67 | 14,00 | 3,34 | 0,13 | 7,87 | 381,00 | 4.000,00 | 3,30 | Rustfri 301 | CF018-0075 |
|
|||||
| 11,00 | 15,50 | 6,60 | 0,15 | 9,50 | 536,00 | 4.000,00 | 5,00 | Rustfri 301 | CF024-0148 |
|
|||||
| 11,00 | 15,50 | 8,80 | 0,15 | 12,70 | 557,00 | 4.000,00 | 5,00 | Rustfri 301 | CF025-0198 |
|
|||||
| 13,00 | 16,50 | 4,98 | 0,15 | 9,40 | 457,00 | 4.000,00 | 3,30 | Rustfri 301 | CF022-0112 |
|
- CF012-0038På lager: 547
Di - Indvendig diameter (mm) 5,50De - Udvendig diameter (mm) 7,60Fn - Maksimum kraft ved Ln (N) 1,70t - Båndtykkelse (mm) 0,08W - Båndbredde (mm) 4,75S1 - Udtræk (mm) 269,00Levetid antal cyclus - (stk) 4.000,00hm - Hul for montering (mm) 2,40Materiale Rustfri 301
- CF015-0065På lager: 150
Di - Indvendig diameter (mm) 7,50De - Udvendig diameter (mm) 10,50Fn - Maksimum kraft ved Ln (N) 2,90t - Båndtykkelse (mm) 0,10W - Båndbredde (mm) 6,35S1 - Udtræk (mm) 333,00Levetid antal cyclus - (stk) 4.000,00hm - Hul for montering (mm) 3,30Materiale Rustfri 301
- CF015-0049På lager: 147
Di - Indvendig diameter (mm) 7,75De - Udvendig diameter (mm) 10,50Fn - Maksimum kraft ved Ln (N) 2,20t - Båndtykkelse (mm) 0,10W - Båndbredde (mm) 4,75S1 - Udtræk (mm) 333,00Levetid antal cyclus - (stk) 4.000,00hm - Hul for montering (mm) 2,40Materiale Rustfri 301
- CF015-0083På lager: 185
Di - Indvendig diameter (mm) 8,25De - Udvendig diameter (mm) 10,75Fn - Maksimum kraft ved Ln (N) 3,70t - Båndtykkelse (mm) 0,10W - Båndbredde (mm) 7,90S1 - Udtræk (mm) 333,00Levetid antal cyclus - (stk) 4.000,00hm - Hul for montering (mm) 3,30Materiale Rustfri 301
- CF015-0050På lager: 212
Di - Indvendig diameter (mm) 9,00De - Udvendig diameter (mm) 11,50Fn - Maksimum kraft ved Ln (N) 2,20t - Båndtykkelse (mm) 0,10W - Båndbredde (mm) 6,35S1 - Udtræk (mm) 305,00Levetid antal cyclus - (stk) 4.000,00hm - Hul for montering (mm) 3,30Materiale Rustfri 301
- CF017-0103På lager: 298
Di - Indvendig diameter (mm) 9,50De - Udvendig diameter (mm) 12,75Fn - Maksimum kraft ved Ln (N) 4,60t - Båndtykkelse (mm) 0,13W - Båndbredde (mm) 7,90S1 - Udtræk (mm) 372,00Levetid antal cyclus - (stk) 4.000,00hm - Hul for montering (mm) 3,30Materiale Rustfri 301
- CF018-0075På lager: 215
Di - Indvendig diameter (mm) 10,67De - Udvendig diameter (mm) 14,00Fn - Maksimum kraft ved Ln (N) 3,34t - Båndtykkelse (mm) 0,13W - Båndbredde (mm) 7,87S1 - Udtræk (mm) 381,00Levetid antal cyclus - (stk) 4.000,00hm - Hul for montering (mm) 3,30Materiale Rustfri 301
- CF024-0148På lager: 521
Di - Indvendig diameter (mm) 11,00De - Udvendig diameter (mm) 15,50Fn - Maksimum kraft ved Ln (N) 6,60t - Båndtykkelse (mm) 0,15W - Båndbredde (mm) 9,50S1 - Udtræk (mm) 536,00Levetid antal cyclus - (stk) 4.000,00hm - Hul for montering (mm) 5,00Materiale Rustfri 301
- CF025-0198På lager: 423
Di - Indvendig diameter (mm) 11,00De - Udvendig diameter (mm) 15,50Fn - Maksimum kraft ved Ln (N) 8,80t - Båndtykkelse (mm) 0,15W - Båndbredde (mm) 12,70S1 - Udtræk (mm) 557,00Levetid antal cyclus - (stk) 4.000,00hm - Hul for montering (mm) 5,00Materiale Rustfri 301
- CF022-0112På lager: 209
Di - Indvendig diameter (mm) 13,00De - Udvendig diameter (mm) 16,50Fn - Maksimum kraft ved Ln (N) 4,98t - Båndtykkelse (mm) 0,15W - Båndbredde (mm) 9,40S1 - Udtræk (mm) 457,00Levetid antal cyclus - (stk) 4.000,00hm - Hul for montering (mm) 3,30Materiale Rustfri 301
Rustfrit bånd af type 301
Arbejdstemperatur -200 ºC til +200 ºC
Di indvendig diameter: +/- 15%
De udvendig diameter: +/- 15%
Fn maksimal kraft: +/- 20% målt i udadgående bevægelse
Denne type konstantkraftfjedre er fremstillet i rustfrit bånd (type 301), og fjederen vil over hele udtrækket have en nogenlunde konstant kraft. Der er forskel på kraften, om den måles på båndets udadgående eller indadgående bevægelse. Det anbefales, at der forbliver minimum 1½ omgang af fjederen tilbage på akslen ved fuldt udtræk.
