Koniske Trykfjedre
Koniske trykfjedre i rustfrit fjederstål
Ved bestilling før 16:00 fra mandag-torsdag og fredag frem til kl. 14:30, sender vi varerne samme dag og levering forventes dagen efter, såfremt de koniske trykfjedre er på lager. Bestillinger lavet om fredagen, forventes leveret den efterfølgende mandag. Dette gælder for alle lagerførte koniske trykfjedre.
Se mængderabatter og priser ved at klikke på kurven ud for den ønskede vare.
Kan du ikke finde frem til den rette størrelse eller kraft på den koniske trykfjeder som du mangler, kan vi specialfremstille koniske trykfjedre i de ønskede mål og mængder. Kontakt for os at høre mere.
Vi har over 100 forskellige dimensioner af koniske trykfjedre på lager. Ved at benytte vores sorteringssliders kan du nemt og hurtigt finde frem til den koniske trykfjeder som du skal bruge.
Udformningen på de koniske trykfjedre giver større vandring og stabilitet end "normale" trykfjedre. Derfor er koniske trykfjedre velegnede til brug, hvor stabilitet og en kort sammenpresset længde er vigtigt.

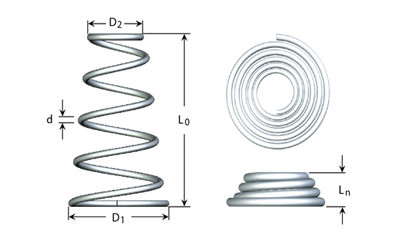

| Se priser - Tilføj til kurv | Materiale | d Trådtykkelse (mm) |
D1 Diameter udvendig stor ende (mm) |
D2 Diameter udvendig lille ende (mm) |
L0 Fri længde (mm) |
Ln Maks. belastet længde (mm) |
Sn Maksimum vandring (mm) |
Fn Maksimum kraft ved Ln (N) |
R Fjeder-konstant (N/mm) |
Varenummer | Lager | Teknisk tegning | Læs mere | 3D CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Rustfri 302 | 0,66 | 15,24 | 7,92 | 31,75 | 1,32 | 30,43 | 8,54 | 0,28 | A600-026-125 |
|
|
||||
| Rustfri 302 | 0,66 | 15,24 | 8,71 | 25,40 | 1,32 | 24,08 | 7,03 | 0,29 | A600-026-100 |
|
|
||||
| Rustfri 302 | 0,66 | 15,24 | 9,53 | 19,05 | 1,32 | 17,73 | 6,05 | 0,34 | A600-026-075 |
|
|
||||
| Rustfri 302 | 0,74 | 9,00 | 3,18 | 6,35 | 1,48 | 4,87 | 23,53 | 4,83 | A360-029-025 |
|
|
||||
| Rustfri 302 | 0,74 | 10,67 | 3,96 | 9,53 | 1,48 | 8,05 | 18,82 | 2,34 | A420-029-037 |
|
|
||||
| Rustfri 302 | 0,74 | 10,67 | 4,75 | 7,92 | 1,48 | 6,44 | 16,37 | 2,54 | A420-029-031 |
|
|
||||
| Rustfri 302 | 0,74 | 10,67 | 5,54 | 6,35 | 1,48 | 4,87 | 13,97 | 2,87 | A420-029-025 |
|
|
||||
| Rustfri 302 | 0,74 | 12,19 | 4,75 | 15,88 | 1,48 | 14,40 | 17,35 | 1,20 | A480-029-062 |
|
|
||||
| Rustfri 302 | 0,74 | 12,19 | 5,54 | 12,70 | 1,48 | 11,22 | 15,12 | 1,35 | A480-029-050 |
|
|
||||
| Rustfri 302 | 0,74 | 12,19 | 6,35 | 9,53 | 1,48 | 8,05 | 12,01 | 1,49 | A480-029-037 |
|
|
- A600-026-125På lager: 792
Materiale Rustfri 302d - Trådtykkelse (mm) 0,66D1 - Diameter udvendig stor ende (mm) 15,24D2 - Diameter udvendig lille ende (mm) 7,92L0 - Fri længde (mm) 31,75Ln - Maks. belastet længde (mm) 1,32Sn - Maksimum vandring (mm) 30,43Fn - Maksimum kraft ved Ln (N) 8,54R - Fjeder-konstant (N/mm) 0,28
- A600-026-100På lager: 1.043
Materiale Rustfri 302d - Trådtykkelse (mm) 0,66D1 - Diameter udvendig stor ende (mm) 15,24D2 - Diameter udvendig lille ende (mm) 8,71L0 - Fri længde (mm) 25,40Ln - Maks. belastet længde (mm) 1,32Sn - Maksimum vandring (mm) 24,08Fn - Maksimum kraft ved Ln (N) 7,03R - Fjeder-konstant (N/mm) 0,29
- A600-026-075På lager: 3.626
Materiale Rustfri 302d - Trådtykkelse (mm) 0,66D1 - Diameter udvendig stor ende (mm) 15,24D2 - Diameter udvendig lille ende (mm) 9,53L0 - Fri længde (mm) 19,05Ln - Maks. belastet længde (mm) 1,32Sn - Maksimum vandring (mm) 17,73Fn - Maksimum kraft ved Ln (N) 6,05R - Fjeder-konstant (N/mm) 0,34
- A360-029-025På lager: 3.197
Materiale Rustfri 302d - Trådtykkelse (mm) 0,74D1 - Diameter udvendig stor ende (mm) 9,00D2 - Diameter udvendig lille ende (mm) 3,18L0 - Fri længde (mm) 6,35Ln - Maks. belastet længde (mm) 1,48Sn - Maksimum vandring (mm) 4,87Fn - Maksimum kraft ved Ln (N) 23,53R - Fjeder-konstant (N/mm) 4,83
- A420-029-037På lager: 1.571
Materiale Rustfri 302d - Trådtykkelse (mm) 0,74D1 - Diameter udvendig stor ende (mm) 10,67D2 - Diameter udvendig lille ende (mm) 3,96L0 - Fri længde (mm) 9,53Ln - Maks. belastet længde (mm) 1,48Sn - Maksimum vandring (mm) 8,05Fn - Maksimum kraft ved Ln (N) 18,82R - Fjeder-konstant (N/mm) 2,34
- A420-029-031På lager: 261
Materiale Rustfri 302d - Trådtykkelse (mm) 0,74D1 - Diameter udvendig stor ende (mm) 10,67D2 - Diameter udvendig lille ende (mm) 4,75L0 - Fri længde (mm) 7,92Ln - Maks. belastet længde (mm) 1,48Sn - Maksimum vandring (mm) 6,44Fn - Maksimum kraft ved Ln (N) 16,37R - Fjeder-konstant (N/mm) 2,54
- A420-029-025På lager: 388
Materiale Rustfri 302d - Trådtykkelse (mm) 0,74D1 - Diameter udvendig stor ende (mm) 10,67D2 - Diameter udvendig lille ende (mm) 5,54L0 - Fri længde (mm) 6,35Ln - Maks. belastet længde (mm) 1,48Sn - Maksimum vandring (mm) 4,87Fn - Maksimum kraft ved Ln (N) 13,97R - Fjeder-konstant (N/mm) 2,87
- A480-029-062På lager: 242
Materiale Rustfri 302d - Trådtykkelse (mm) 0,74D1 - Diameter udvendig stor ende (mm) 12,19D2 - Diameter udvendig lille ende (mm) 4,75L0 - Fri længde (mm) 15,88Ln - Maks. belastet længde (mm) 1,48Sn - Maksimum vandring (mm) 14,40Fn - Maksimum kraft ved Ln (N) 17,35R - Fjeder-konstant (N/mm) 1,20
- A480-029-050På lager: 291
Materiale Rustfri 302d - Trådtykkelse (mm) 0,74D1 - Diameter udvendig stor ende (mm) 12,19D2 - Diameter udvendig lille ende (mm) 5,54L0 - Fri længde (mm) 12,70Ln - Maks. belastet længde (mm) 1,48Sn - Maksimum vandring (mm) 11,22Fn - Maksimum kraft ved Ln (N) 15,12R - Fjeder-konstant (N/mm) 1,35
- A480-029-037På lager: 1.568
Materiale Rustfri 302d - Trådtykkelse (mm) 0,74D1 - Diameter udvendig stor ende (mm) 12,19D2 - Diameter udvendig lille ende (mm) 6,35L0 - Fri længde (mm) 9,53Ln - Maks. belastet længde (mm) 1,48Sn - Maksimum vandring (mm) 8,05Fn - Maksimum kraft ved Ln (N) 12,01R - Fjeder-konstant (N/mm) 1,49
DIN 17224, WERKSTOFF NR. 1.4310, EN Norm 10270-3, AISI 302
Arbejdstemperaturer mellem -200 ºC og +250 ºC
Fjederkonstant ( r ): +/- 10 %
Fri længde (L0): +/- 0,635 mm
Max kraft (Fn): kun som reference
Diameter D1 & D2: op til 6,096 mm: 0,127 mm
Diameter D1 & D2: op til 12,7 mm: 0,2032 mm
Diameter D1 & D2: op til 25,4 mm: 0,381 mm
Ønsker du datablad i pdf eller 3d-cad tegning af fjeder i .step, .iges eller .sat format, kan de hentes gratis ved at trykke på 3d-cad symbolet ud for varenummer i tabellen.
Enderne er nedlagte uden slib.
Normalt højre. Kraft og anvendelse påvirkes ikke af vikleretning.: Standard koniske trykfjedre er ikke definerede med en specifik vikleretning. Afhængig af produktionen kan fjedrene være fremstillet som enten højre- eller venstreviklet.
Levetiden på en fjeder er generelt meget svært at definere. Utrolig mange parametre spiller ind, og det er derfor umuligt at definere en levetid.
Parametre der har stor indflydelse på levetid er bl.a.:
Montering, monteringsmåde, antal bevægelser, vibrationer, chok påvirkninger, vrid, vandringslængde, Ikke-aksial vandring, temperatur, slid mod andre flader, anvendelsesmiljø, evt. rengøringsmidler, sideværdspåvirkninger, osv.
En konisk trykfjeder bør altid dimensioneres, så den leverer den ønskede vandring og kraft, ved så lille en udnyttelsesgrad som mulig. Dette vil give fjederen den længst mulige levetid.
Belastes fjederen maksimalt eller udover det maksimale, vil den have kort levetid og kan få varige deformationer.
Derfor anbefaler vi at man ikke udnytter mere end 75% af de koniske fjedres maksimum vandring (Sn).
Alt efter belastning og vandring vil de koniske trykfjedre mere eller mindre sætte sig.
Koniske trykfjedre kan levere en vandring helt ned til en højde (Ln) på ca. 2 x trådtykkelsen (d). Dette anbefales dog ikke grundet reduceret levetid.
Presses en konisk trykfjeder sammen til dens maksimalt belastede længde (Ln), vil fjederen sætte sig markant. Den kommer dermed ikke tilbage til sin oprindelige længde (L0).
